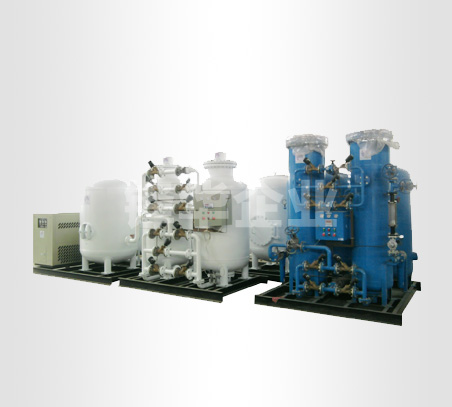

高纯度制氧机
  • 高纯度制氧机
产品说明
一、主要技术指标:
氧气纯度:93-98%
氧气流量:1-1000Nm3/h
氧气压力:0.05-25MPa
氧气露点:≤-40℃
二、变压吸附制氧原理
  变压吸附(简称PSA)是一种先进的气体分离技术,它在当今世界的现场供气方面具有不可替代的地位。
变压吸附的原理: 在吸附平衡情况下,任何一种吸附剂在吸附同一气体时,气体压力越高,则吸附剂的吸附量越大。反之,压力越低,则吸附量越小。如图所示:


  如图所示,碳分子筛及制氧分子筛对氧、氮及稀有气体吸附量有很大差异。碳分子筛是一种内部有很多微孔的物质,变压吸附的 原理就是在一定的压力下,利用空气中的氧、氮在碳分子筛微孔的吸附量的差异,达到氧氮分离的目的。在压力升高时,碳分子筛吸氧产氮,压力降至常压时,碳分 子筛脱附氧气再生。高纯变压吸附制氧设备通常有四只吸附塔,分为两级吸附,第一级的两只吸附塔通过碳分子筛的吸附排氮、脱附排氧,生产纯度为 45%-50%的氧气,第二级的两只吸附塔通过制氧分子筛的吸附排氧、脱附稀有气体及杂质,生产纯度为98%的高纯工业氧气。

三、设备特点
高效率:独特的分子筛装填技术和完善的总体设计。
更安全:设备性能稳定,运行故障率低,氮气生产更符合用户需要。
更简单:智能化全自动控制,按钮即可进行氮气生产,无需专人管理。
更可靠:采用独特的气缸自动压紧机构,保护分子筛不会粉化,并设有二次报警系统。
四、系统组成
系统组成 各部件构成 各部件功能 各部件特点
空气净化系统 由过滤器、冷干机和除油器组成 实现除水、除尘、除油功能除去水分、油分及其他杂,为后级设备提供纯净的空气原料; 2、减轻吸附剂的负荷,保证设备长期稳定和可靠的使用; 1、每级过滤器都带有压差指示,提醒用户按时更换滤芯;
2、集中自动排污系统,不仅能保持良好的工作环境,更可免除用户定时排污的烦劳。
一级氧氮分离系统 由吸附塔、吸附剂及附属阀门和仪表组成 通过加压吸附、常压脱附实现氧氮分离
1、吸附剂分子筛装填紧密,气体分布均匀;
2、完善的流程设计保证节能效果显著;
3、优质分子筛保证产气指标更加优越。
1、气缸压紧装置,保证设备长久稳定运行,延长分子筛使用寿命,且永远不会出现分子筛粉化。
2、采用高可靠性、零泄漏程控阀门,使氧氮分离系统运行更趋稳定。
一级氧气缓冲系统 由氮气缓冲罐、流量计、氮气分析仪等组成 平稳可靠的输出产品氧气,产品氧气流量、纯度实时监控 1、吸附氮气排空装置,保证二级吸附制取高纯氧气原料气的纯度;
2、提供氧气流量、纯度自动调节系统的装置及远程自控组件用户选用。
一级氧气增压系统 全无油不锈钢
氧气增压机
对一级低纯度氧气进行无污染压缩,为后级吸附提供压力稳定气源 1、全无油润滑结构,为氧气压缩提供可靠的安全保证;
2、低压进气压缩,输出0.5-0.6MPa稳定压力,全自动开、停机系统操控安
二级吸附制氧系统 由吸附塔、吸附剂及附属阀门和仪表组成 通过加压吸附、常压脱附实现高纯氧制取
1、吸附剂分子筛装填紧密,气体分布均匀
2、完善的流程设计保证节能效果显著;
3、优质分子筛保证产气指标更加优越。
1、气缸压紧装置,保证设备长久稳定运行,延长分子筛使用寿命,且永远不会出现分子筛粉化。
2、采用高可靠性、零泄漏程控阀门,使制取高纯氧气系统运行更趋稳定。
