FHN型变压吸附制氮装置
地址：浙江省瑞安市塘下镇新华工业区
邮编：325204
电话：0577-65360160 65362702
传真：0577-65921146 0577-65921146
网址：http://www.efenghua.com
E-mail:：sales@efenghua.com
在线询价

关闭

产品说明

工作原理

在吸附平衡情况下，任何一种吸附剂在吸附同一气体时，气体压力趣高
温度趣低，吸附量越大。反之，压力越低，温度越高，则吸附量趣小。如果
温度不变，在加压的情况下吸附，用减压（抽真空）或常压解吸的方法，称
为变压吸附。可见，变压吸附是通过改变压力来吸附和解吸的。
如上图所示，碳分子筛对氧和氮吸附量很大的差异，碳分子筛是一种内
部有很多微孔的物质，利用变压吸附的原理在一定的压力下，空气中氧、氮
在碳分子筛微孔中的吸附量的差异，达到氧氮分离的目的。在压力升高时，
碳分子筛吸氧产氮，压力降至常压时，碳分子筛脱附氧气再生。变压吸附制
氮设备通常采用两只吸附塔工艺，一塔吸氧产氮，另一塔脱氮再生，如此交
替循环，不断产出高品质氮气。

技术特点

技术指标

1、先进的工艺流程设计，采用不等式均压流程，直接降低了压缩空气的流程；
2、先进的填装技术，使碳分于筛装填更加均匀密实；
3、合理的内部结构设计，提高碳分子筛的吸附效率；
4、特殊的气流扩散设置，减轻气流高速冲击，延长碳分子筛的使用寿命；
5、先进的内置气缸压紧技术，防止出现隧道效应；
6、设备运行能耗低，成本少，适应性强，产气快速，纯度易调节；
7、操作简便，性能稳定，自动化程度高，可实现无人运行；
8、自动联锁放空装置，保证成品氮气品质；
9、具有多种故障诊断、报警及自动处理功能；
10、可选配触模式屏幕显示，露点检测、节能控制、DCS通讯等。

氮气流量：5~5000Nm³/h
氮气纯度：95~99.9995%
氮气压力：0~0.8MPa(可调)
露点：-40℃~-60℃(常压)

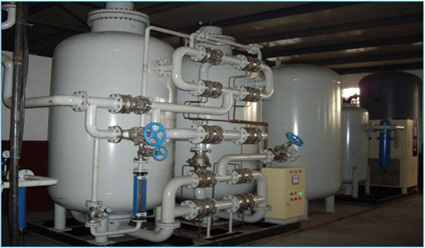

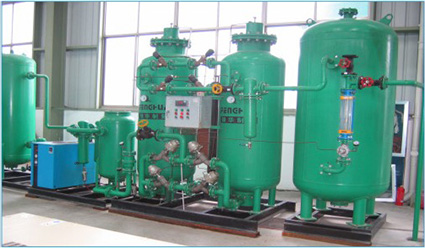

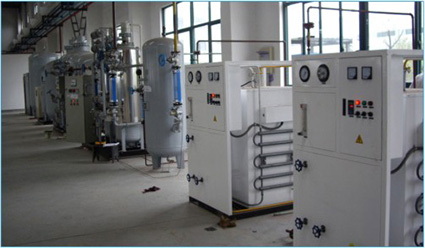

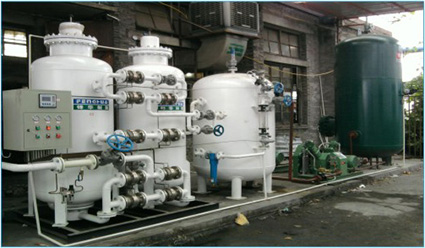

用户使用现场
上海安捷防火电缆有限公司制氮设备FHN595-200		上海华峰集团有限公司制氮设备FHN39-200
杭州中策橡胶有限公司制氮设备FHN495-200		台州太阳风橡胶有限公司制氮设备FHN49-200

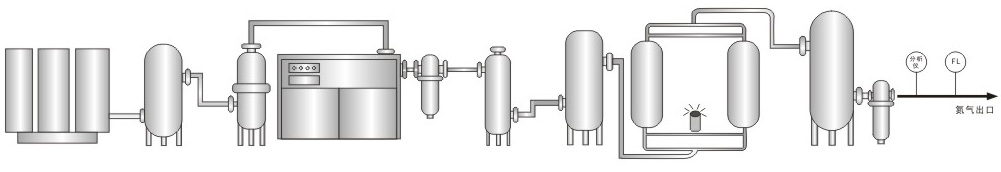

空压系统	净化系统	吸附系统	缓冲系统
用户自配	冷冻式干燥机、精密过滤器、活性碳过滤器	空气缓冲罐、吸附器、阀门、控制器、压紧装置等	氮气缓冲罐、精密过滤器、氮分析仪、流量计、放空装置等

FHN-97型制氮装置氮气纯度：97%

型号	氮气产量（Nm³/h）	有效耗气量（Nm³/min）	进口通径（DN/mm）	出口通径（DN/mm）	氮气缓冲罐
FHN97-10	10	0.4	15	15	CG-0.3
FHN97-20	20	0.8	25	25	CG-0.5
FHN97-30	30	1.2	25	25	CG-0.5
FHN97-40	40	1.6	25	25	CG-0.5
FHN97-50	50	2.0	32	25	CG-0.5
FHN97-60	60	2.4	32	25	CG-1
FHN97-80	80	3.2	40	32	CG-1
FHN97-100	100	4.0	40	40	CG-1
FHN97-150	150	6.0	50	40	CG-1.5
FHN97-200	200	8.0	50	50	CG-1.5
FHN97-300	300	12.0	65	50	CG-2
FHN97-400	400	16.0	65	50	CG-2.5
FHN97-500	500	20.0	80	65	CG-3
FHN97-600	600	24.0	80	65	CG-4
FHN97-800	800	32.0	100	65	CG-5
FHN97-1000	1000	40.0	100	80	CG-8
FHN97-1500	1500	60.0	125	100	CG-10
FHN97-2000	2000	80.0	150	125	CG-12
FHN97-3000	3000	120.0	150	125	CG-20

注：	本表所列数据以0.8MPa(表压)原料空气，20℃环境温度，0米标高和80%相对温度为设计基准。

FHN-99型制氮装置氮气纯度：99%

型号	氮气产量（Nm³/h）	有效耗气量（Nm³/min）	进口通径（DN/mm）	出口通径（DN/mm）	氮气缓冲罐
FHN99-10	10	0.5	15	15	CG-0.3
FHN99-20	20	1.0	25	25	CG-0.5
FHN99-30	30	1.5	25	25	CG-0.5
FHN99-40	40	2.0	25	25	CG-0.5
FHN99-50	50	2.5	32	25	CG-0.5
FHN99-60	60	3.0	32	25	CG-1
FHN99-80	80	4.0	40	32	CG-1
FHN99-100	100	5.0	40	40	CG-1
FHN99-150	150	7.5	50	40	CG-1.5
FHN99-200	200	10.0	50	50	CG-1.5
FHN99-300	300	15.5	65	50	CG-2
FHN99-400	400	20.0	65	50	CG-3
FHN99-500	500	25.0	80	65	CG-4
FHN99-600	600	30.0	80	65	CG-5
FHN99-800	800	40.0	100	65	CG-6
FHN99-1000	1000	50.0	100	80	CG-8
FHN99-1500	1500	75.0	125	100	CG-12
FHN99-2000	2000	100.0	150	100	CG-15
FHN99-2500	2500	125.0	150	125	CG-20

注：	本表所列数据以0.8MPa(表压)原料空气，20℃环境温度，0米标高和80%相对温度为设计基准。

FHN-295型制氮装置氮气纯度：99.5%

型号	氮气产量（Nm³/h）	有效耗气量（Nm³/min）	进口通径（DN/mm）	出口通径（DN/mm）	氮气缓冲罐
FHN295-10	10	0.55	15	15	CG-0.3
FHN295-20	20	1.1	25	25	CG-0.5
FHN295-30	30	1.65	25	25	CG-0.5
FHN295-40	40	2.2	25	25	CG-0.5
FHN295-50	50	2.75	32	25	CG-0.5
FHN295-60	60	3.3	32	25	CG-1
FHN295-80	80	4.4	40	32	CG-1
FHN295-100	100	5.5	40	40	CG-1.5
FHN295-150	150	8.3	50	40	CG-1.5
FHN295-200	200	11.0	50	50	CG-2
FHN295-300	300	16.5	65	50	CG-3
FHN295-400	400	22.0	65	50	CG-4
FHN295-500	500	27.5	80	65	CG-5
FHN295-600	600	33.0	80	65	CG-6
FHN295-800	800	44.0	100	65	CG-8
FHN295-1000	1000	55.0	100	65	CG-10
FHN295-1500	1500	83.0	150	100	CG-15
FHN295-2000	2000	110.0	150	100	CG-20
FHN295-2500	2500	137.0	150	125	CG-30

注：	本表所列数据以0.8MPa(表压)原料空气，20℃环境温度，0米标高和80%相对温度为设计基准。

FHN-39型制氮装置氮气纯度：99.9%

型号	氮气产量（Nm³/h）	有效耗气量（Nm³/min）	进口通径（DN/mm）	出口通径（DN/mm）	氮气缓冲罐
FHN39-10	10	0.7	15	15	CG-0.5
FHN39-20	20	1.4	25	15	CG-0.5
FHN39-30	30	2.1	25	15	CG-0.5
FHN39-40	40	2.7	25	25	CG-0.5
FHN39-50	50	3.5	32	25	CG-1
FHN39-60	60	4.2	32	32	CG-1
FHN39-80	80	5.6	40	40	CG-1
FHN39-100	100	6.8	40	40	CG-1.5
FHN39-150	150	10.3	50	40	CG-3
FHN39-200	200	13.6	50	40	CG-4
FHN39-300	300	20.5	65	50	CG-6
FHN39-400	400	27.2	65	50	CG-8
FHN39-500	500	34.0	80	50	CG-10
FHN39-600	600	40.8	100	65	CG-12
FHN39-800	800	54.5	100	65	CG-15
FHN39-1000	1000	68.0	100	65	CG-15
FHN39-1500	1500	105.0	125	80	CG-20
FHN39-2000	2000	136.0	150	100	CG-30

注：	本表所列数据以0.8MPa(表压)原料空气，20℃环境温度，0米标高和80%相对温度为设计基准。

FHN-49型制氮装置氮气纯度：99.99%

型号	氮气产量（Nm³/h）	有效耗气量（Nm³/min）	进口通径（DN/mm）	出口通径（DN/mm）	氮气缓冲罐
FHN49-5	5	0.6	15	15	CG-0.5
FHN49-10	10	1.0	25	15	CG-0.5
FHN49-20	20	2.0	25	25	CG-0.5
FHN49-30	30	3.0	32	25	CG-1
FHN49-40	40	4.0	40	25	CG-1
FHN49-50	50	5.0	40	32	CG-1.5
FHN49-60	60	6.0	50	32	CG-1.5
FHN49-80	80	8.0	50	40	CG-2
FHN49-100	100	10.0	65	40	CG-3
FHN49-150	150	15.0	65	40	CG-4
FHN49-200	200	20.0	80	50	CG-5
FHN49-300	300	30.0	100	65	CG-6
FHN49-400	400	40.0	100	65	CG-8
FHN49-500	500	50.0	125	80	CG-12
FHN49-600	600	60.0	125	80	CG-15

注：	本表所列数据以0.9MPa(表压)原料空气，20℃环境温度，0米标高和80%相对温度为设计基准。

FHN-59型制氮装置氮气纯度：99.999%

型号	氮气产量（Nm³/h）	有效耗气量（Nm³/min）	进口通径（DN/mm）	出口通径（DN/mm）	氮气缓冲罐
FHN49-5	5	0.9	25	15	CG-0.3
FHN49-10	10	1.7	25	15	CG-0.5
FHN49-20	20	3.3	32	15	CG-1
FHN49-30	30	4.9	40	25	CG-1
FHN49-40	40	6.5	50	32	CG-1.5
FHN49-50	50	8.1	50	32	CG-2
FHN49-60	60	9.7	65	40	CG-2
FHN49-80	80	12.9	65	40	CG-3
FHN49-100	100	16.1	65	40	CG-3
FHN49-200	200	32.0	80	50	CG-6
FHN49-300	300	48.0	125	65	CG-8s

注：	1.本表所列数据以1.0MPa(表压)原料空气，20℃环境温度，0米标高和80%相对温度为设计基准。
	2.本样本提供数据仅供藏考，本公司保留不预先通知自行改变其产品设计的权利，详细资料以提供的设计图纸为准。
	3.如上表未涉及的型号或设计条件改变时，设备详细资料请向本公司咨询、索取。

用户使用现场
上海安捷防火电缆有限公司制氮设备FHN595-200		上海华峰集团有限公司制氮设备FHN39-200
杭州中策橡胶有限公司制氮设备FHN495-200		台州太阳风橡胶有限公司制氮设备FHN49-200
